Diagrama de un mux2-1, básicamente la lógica es seleccionar la entrada que queremos para que esta sea la salida.
A(0)=OUT(0).
A(1)=OUT(1).
Si SEL(1) entonces sera B(OUT).
B(0)=OUT(0).
B(1)=OUT(1).

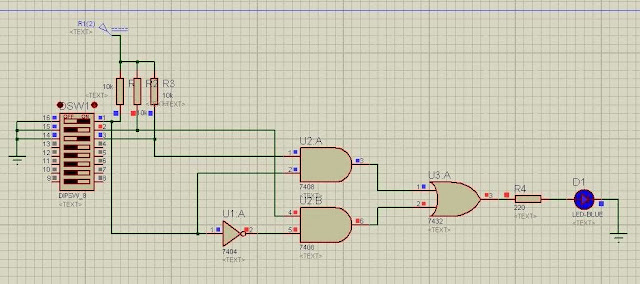

En la siguiente figura se muestra la simulación en proteus.
Material:
1-Dip switch 8p.
3-Resistencias de 10k.
1-.Resistencia de 220.
1- Led.
1-Fuente de alimentacion de 5v.
1-7404.
1-7408.
DESCARGAR SIMULACIÓN:
VÍDEO DE LA SIMULACIÓN:
