MATERIAL:
2- Resistores de 10k.1- Resistor de 1k.
2- Pushbutton.
1- Led.
1- 7400.
La compuerta NAND se construye para dos entradas A y B , la operación NAND se denota por A'*B'. en términos de la lógica, la compuerta NAND equivale a una compuerta AND seguida por una NOT.
Para construir un retenedor SR las compuertas se acoplan de manera cruzada para obtener la retroalimentación necesaria para formar una red biestable. el retenedor se activa haciendo Q=1 cuando S va de 1 a 0. la función de mantenimiento inicia cuando S regresa a 1. A la inversa, si R va de 1 a 0, el retenedor se desactiva y Q=0.

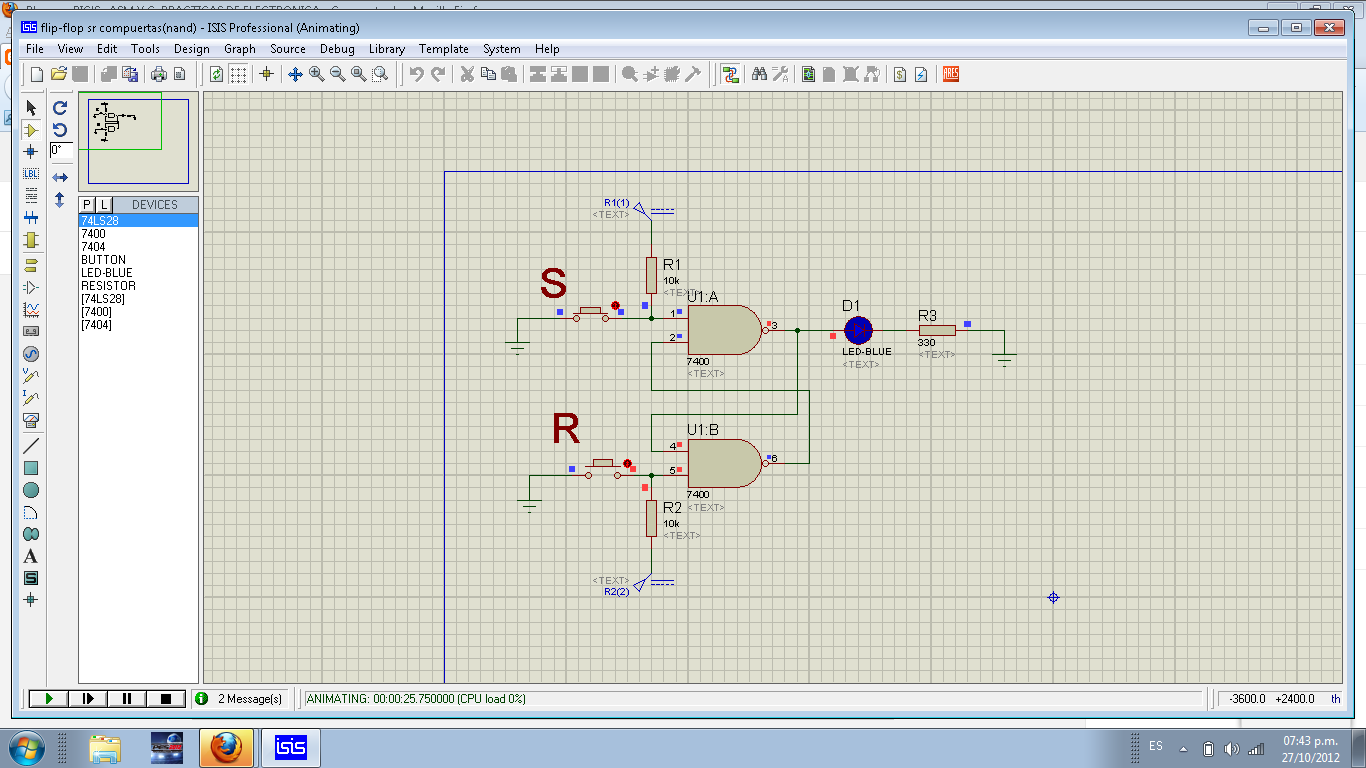

Simulacion en proteus:
DESCARGAR LA SIMULACION:
http://rapidshare.com/files/3106460427/flip-flop%20sr%20compuertas(nand)%20ROBOTRH.rar
